Haivision Encoder
The following settings apply to the Haivision Makito X4 Encoder, but similar settings should be used with other Haivision encoders.
The Haivision encoder should have "FIR Filter" on the input disabled.

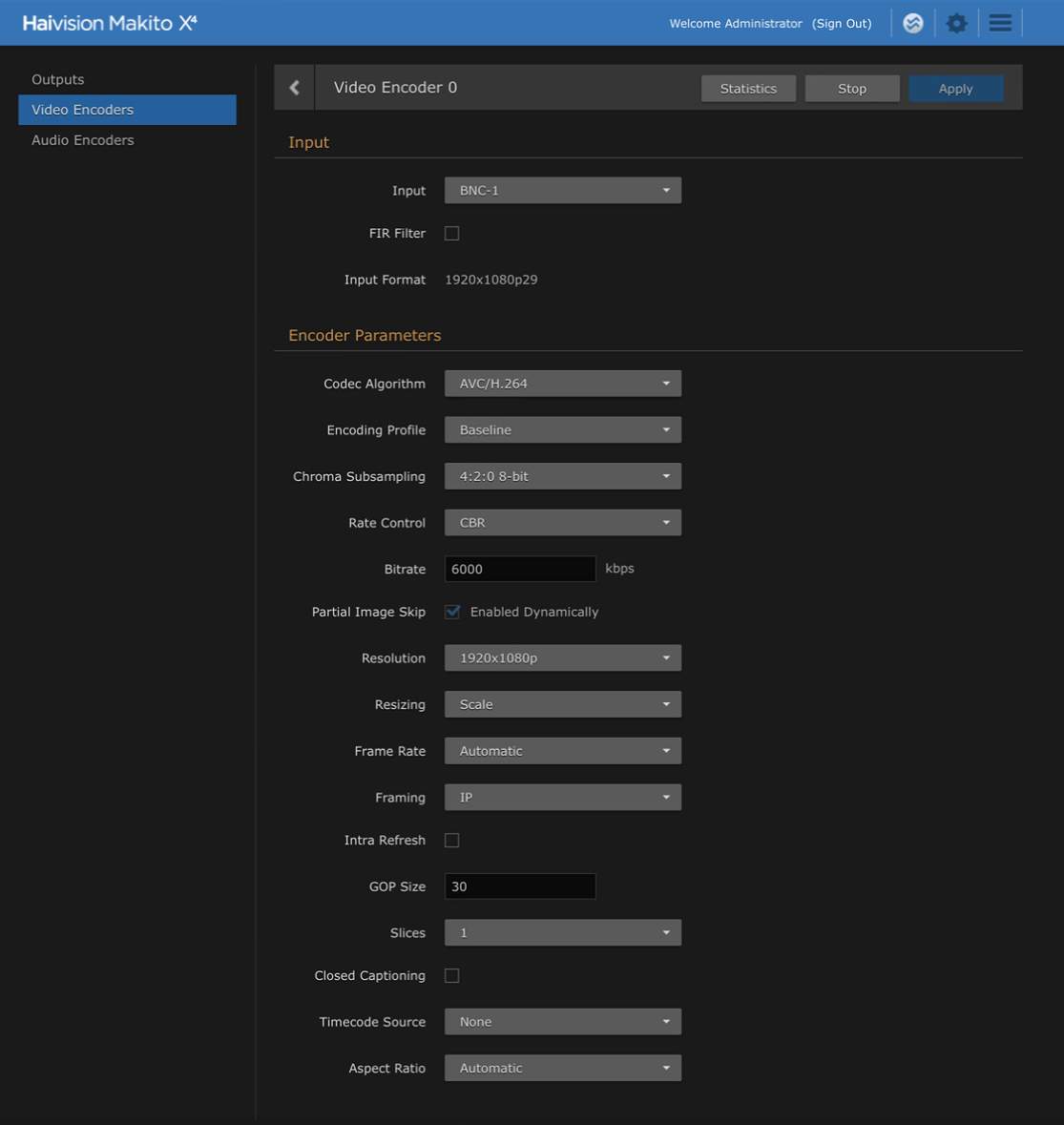

Video Settings
Setting | Recommended Value |
---|---|
Input | Stream Input Source (e.g., BNC-1) |
FIR Filter | disabled |
Codec Algorithm | AVC/H.264 |
Encoding Profile | Baseline |
Encoding Profile | Baseline |
Chroma Subsampling | 4:2:0 8-bit |
Dynamic Range | Off |
Rate Control | CBR |
Max Bitrate | N/A |
Bitrate | 6000 for 1080p30 |
Partial Image Skip | Disabled if possible |
Resolution | 1920x1080p |
Resizing | Scale |
Frame Rate | Automatic |
Framing | IP |
Intra-Refresh | Disabled |
GOP Size | 30 |
Slices | 1 |
Closed Captioning | Disabled |
TimeCode Source | None |
Counting Mode | N/A |
Daily Resync | N/A |
Resync Hour | N/A |
Aspect Ratio | Automatic |
ANC Data Input | N/A |
![Video streaming settings](/docs/images/haivision-Video.png)

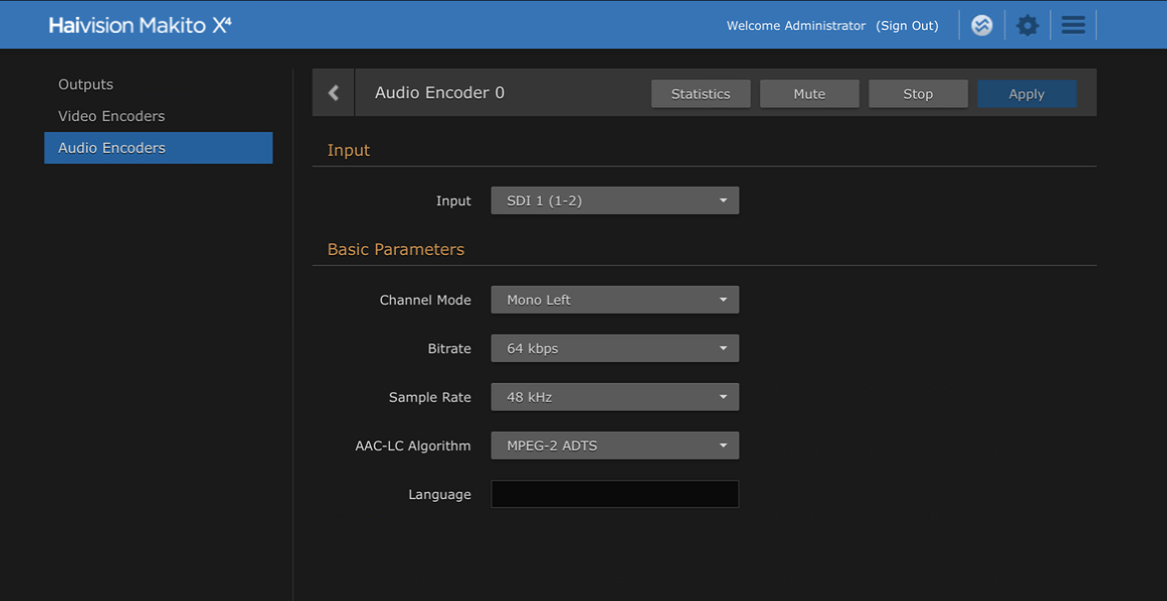

Audio Settings
Setting | Recommended Value |
---|---|
Channel Mode | Mono-Left |
Bitrate | 64 kbps |
Sample Rate | 48 kHz |
AAC-LC Algorithm | MPEG-2 ADTS |
0 dBFS Audio Level (dBu) | N/A |
Language | N/A |
![Audio streaming settings](/docs/images/haivision-audio.png)

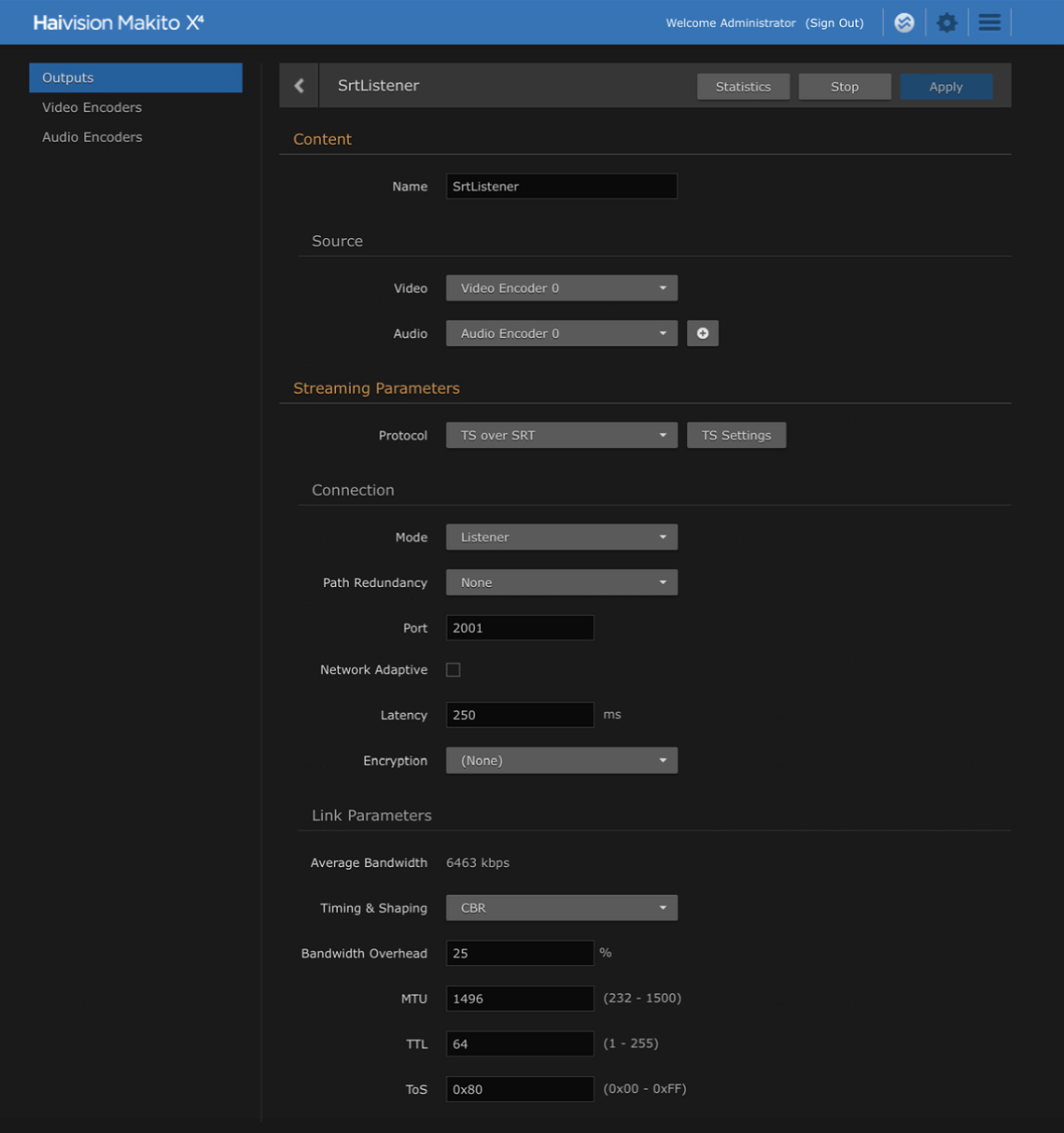

Output Setup
-
Name: SRT Listener
-
Sources: Video Encoder 0, Audio Encoder 0
-
Protocol: TS over SRT, default settings for TS Settings
-
Mode: Listener
-
Path Redundancy: None
-
Port: 2001
-
Network Adaptive: disabled
-
Latency: 250 ms (default)
-
Encryption: None
-
Timing & Shaping: CBR
-
Other fields: defaults
![Output streaming settings](/docs/images/haivision-output.png)
